A TECTEL fabrica vários equipamentos e acessórios destinados à aplicações com transceptores de radiocomunicação, podendo ser utilizados em/com qualquer marca/fabricante. Consulte-nos.

CONVERSORES CA/CC CHAVEADOS

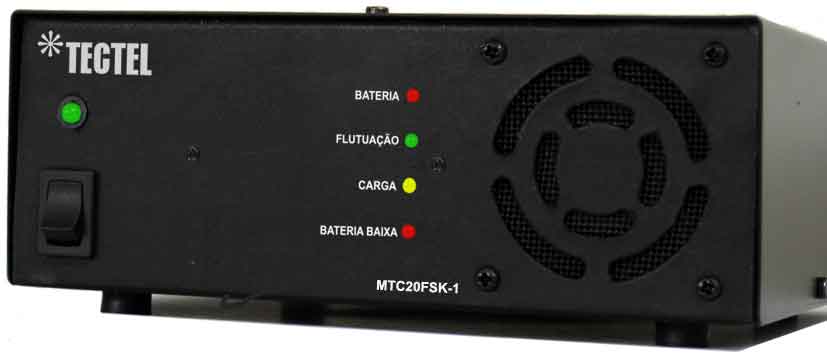

SÉRIE MTC : MTC16FSK-1 / MTC20FSK-1 / MTC32FSK-1
Entrada 100 à 240VAC saída 13,8VCC, proteções de entrada e de saída, circuito de carga e flutuação de bateria, acionamento automático de ventilação forçada, circuito de sinalização opcional com indicações de Operação com bateria, Flutuação, Carga e Bateria Baixa.
Dimensões: 70 x 180 x 175 mm - Peso: 1,1Kg
Corrente de Saída:
MTC16FSK-1: 16A pico
MTC20FSK-1: 20A pico
MTC32FSK-1: 32A pico

Utilização em transceptores Móveis VHF/UHF-FM

catálogo.pdf

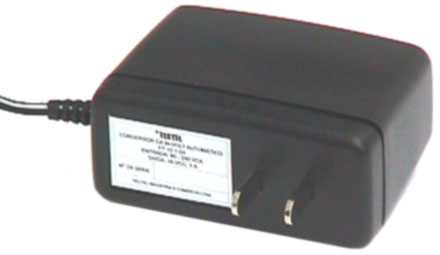

FT12-1.03
Entrada 100 à 240VAC saída 5, 7,5, 9, 12 e 16VCC, proteção contra sobre-tensão de entrada

Utilização em carregadores de bateria de transceptores portáteis

catálogo.pdf

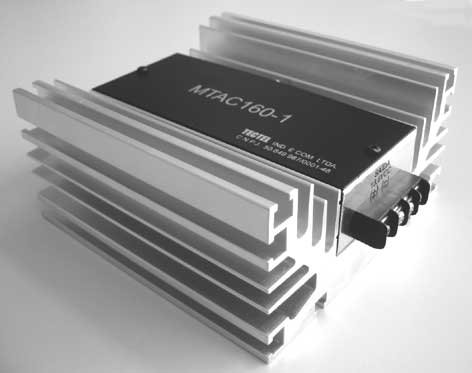

MTAC160-1
Entrada 20 a 28VCC, saída 13,6VCC, proteção contra sobre-tensão de saída, limitação de corrente de saída

Para uso automotivo (carretas, caminhões, ônibus, máquinas agrícolas, etc..) permitindo a utilização de equipamentos de 12VCC em veículos com alimentação de 24VCC

catálogo.pdf

MTCF200 AC/DC-DC
Entrada 36 à 64VAC e 50 à 90VCC, saída 13,6VCC, proteção contra sobre-tensão e sobre-corrente de saída.

MTCF200-1 AC/DC-DC
Entrada 29 à 42VAC e 40 à 60VCC, saída 13,6VCC, proteção contra sobre-tensão e sobre-corrente de saída.

MTCF200-2 DC-DC
Entrada 20 à 30VCC, saída 13,6VCC, proteção contra sobre-tensão e sobre-corrente de saída.

Uso ferroviário (MTCF200): locomotivas, vagões, etc.
Em telecomunicações (MTCF200-1): tensões de -48VCC ou demais tensões dentro da faixa de operação.
Uso automotivo (MTCF200-2): carretas, caminhões, ônibus, máquinas agrícolas, etc.. e demais veículos com tensão de alimentação de 24VCC

catálogo.pdf

MTIC30 - 30W
Entrada 90 à 265VAC
saídas:
MTIC30-0 / 48VCC: 0,6A
MTIC30-1 / 24VCC: 1,2A
MTIC30-2 / 12VCC: 2,5A
MTIC30-3 / 5VCC: 6,0A

MTIC120 - 120W
Entrada 90 à 265VAC
saídas:
MTIC120-0 / 48VCC: 2,5A
MTIC120-1 / 24VCC: 5,0A
MTIC120-2 / 12VCC: 10,0A
MTIC120-3 / 5VCC: 24,0A

MTIC60 - 60W
Entrada 90 à 265VAC
saídas:
MTIC60-0 / 48VCC: 1,25A
MTIC60-1 / 24VCC: 2,5A
MTIC60-2 / 12VCC: 5,0A
MTIC60-3 / 5VCC: 12,0A

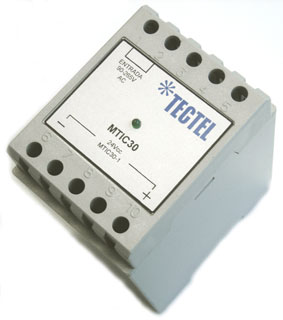

MTIC30

MTIC60

Proteção contra sobre-tensão de entrada, curto-circuito e sobrecarga na saída.

Uso em automação e sistemas de alimentação industriais, montagens em painéis elétricos para fixação em trilhos
padrão DIN.

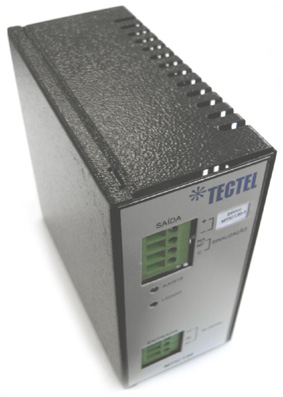

MTIC120

catálogo.pdf

CONVERSORES ANALÓGICOS (LINEARES) - NÚCLEO TOROIDAL

MTL16A (de mesa)
Dimensões: 90 x 180 x 245 mm - Peso: 4,1Kg
MTL30A (de mesa) (opcional)
Dimensões: 90 x 180 x 245 mm - Peso: 4,7Kg

MTL16A (rack padrão 19", 2U)
MTL30A (rack padrão 19", 2U)
Entrada 115 ou 220VAC selecionáveis externamente através de chave seletora, saída 13,8VCC, proteção contra sobre-tensão de saída, circuito de carga e flutuação de bateria, ventilação forçada, transformador c/núcleo toroidal.
MTL16A: Peso: 5,0Kg
MTL30A: Peso: 5,6Kg

Utização em estações Fixas e Repetidoras
